碳氢元素分析仪适用范围:

TQ系列碳氢元素分析仪供煤炭、化工、冶金、电力和地质勘探等部门试验室用于测定煤和其他有机物中“碳”和“氢”元素的含量。被测试样高温条件下在氧气流中燃烧后生成水和二氧化碳，用吸水剂和二氧化碳吸收剂分别吸收，根据吸收剂的增重计算出碳和氢的百分含量。

碳氢元素分析仪特点：

1. 吸收质量法测定煤或其它有机物中碳和氢的含量 ；

2. 三段独立式自动恒温控制系统，可分别任意设定、控制不同温度 ；

3. 数字式温度显示，直观、准确，性能稳定、可靠 ；

4. 可同时测定两个试样 ；

5. 整机结构设计合理，造型美观，操作方便，维修性好。

技术参数

1.测量精度符合GB/T476 要求 ；

2.测温精度：0.2级 ；

3.控温范围：0～1100℃ ；控温精度：±10℃ ；

4.第一节炉炉长：245mm ；第二节炉炉长：325mm ；第三节炉炉长：150mm ；

5.第一节炉控温：800℃ ；第二节炉控温：800℃ ；第三节炉控温：600 ℃ 。

序号	项目		技术规范
1	炉体：		第一节I炉	第二节Ⅱ炉体	第三节Ⅲ炉体
	(1）炉长		245mm	325mm	150mm
	(2) 炉膛温度		800 ℃	800 ℃	600 ℃
	(3)恒温区		60mm	80mm
	(4) 额定功度		1200W	1500W	800W
	(5) 炉膛直径		φ 34mm
	(6) 两平行炉膛的中心距离		42mm
2	反应管		不锈钢管φ 24×2×1200mm
3	加热元件		φ 0.6 ～φ 1.0mm 镍铬丝绕成螺旋状
4	控温系统	TQ-2/TQ-3	XCT-101 动圈式温度指示调节仪， 0 ～ 1100 ℃自动恒温
		TQ-3A	数字式温度显示调节仪， 0 ～ 1100 ℃自动恒温
5	测量元件		镍铬－镍硅（ K 型） 热电偶，分度值 0 ～ 800 ℃
6	电源		220V±10 ％ 交流 50HZ
7	总重量		60kg
8	外形尺寸		1200×320×580mm

碳氢元素分析仪结构:

• TQ 系列碳氢元素分析仪有 TQ-2 型， TQ-3 型和 TQ-3A 型。由可控硅控制加热，具有无噪声，寿命长等优点。 TQ-2 为二节炉测定， TQ-3 型为三节炉测定。测定方法符合 GB476 标准规定。

• TQ-2 型及 TQ-3 型采用动圈式温度指示调节仪，温度指示直观，易于观察。 TQ-3A 型是 TQ-3 型的改进型，采用数字显示式温度指示调节仪，使温度显示清晰、准确。

TQ－3A型碳轻元素分析仪包括净化系统、燃烧装置和吸收系统三个主要部分。

1、净化系统由气体干燥塔和流量计构成，气体干燥塔容量 500mL ，流量计测量范围 0 ～ 150mL/min 。

2、 燃烧装置由一个三节管式炉及其控温系统构成。高温炉体置于电气控制箱上面，炉体下部装有四个小轮，三个炉子可以在控制箱上面的轨道上移动。并可径向开启45°，炉体内两个平行的管式炉膛，可以一次同时作两个试样的测定。每节电炉都装有热电偶、测温和独立的数显温度控制系统进行温度指示和恒温控制，示温准确，工作可靠。

3、吸收系统由一个吸水U型管、一个除氮U型管、两个吸收二氧化碳U型管和气泡计组成，气泡计容量约10 mL，内装浓硫酸。

4、各节炉体分别由独立的控温系统进行温度指示和恒温控制，并集中装于炉体下面的控制器内。

碳氢元素分析仪的安装及使用：

1.仪器各部分安装与填充：

氧气净化系统的鹅头洗气瓶中装浓度为 40 ％的氢氧化钾（或氢氧化钠）熔液，两个气体干燥塔一个下部（约 1/3 ）装碱石棉，上部约 2/3 ）装氯化钙 ( 或过氯酸镁 ) 。净化剂经 70-100 次使用后应进行更换。在两个干燥塔间接入一个流量计。氧气由钢瓶经减压阀接入鹅头洗气瓶。吸收系统的四个 U 形管依次为：吸水管内装氯化钙或过氯酸镁，除氮管直径 15mm ，装药部分高 120mm ，前 2/3 装二氧化锰，装填长度 140mm 以上，后 1/3 装氯化钙或过氯酸镁，两个二氧化碳吸收管前 2/3 装碱石棉或碱石灰，后 1/3 装氯化钙或过氯酸镁。吸收系统末端接一个空 U 形管（防止硫酸倒吸）和一个装有硫酸的气泡计。作吸水剂用的氯化钙需不含碱性物质，否则应按 BG476-79 标准规定加以处理。

当出现下列现象时应更换 U 形管中的试剂：

• 氯化钙开始溶化并阻碍气体畅通时。

• 当第二个二氧化碳吸收管一次增重达 50mg 时，应更换第一个二氧化碳吸收管中的吸收剂。

• 二氧化锰使用 50 次左右应更换。

铜丝卷与银丝卷的制作长度按照图中所示长度，直径稍小于燃烧管内径，以便能自由插入管内并与管壁密接。 100mm 长的铜丝卷一端带有一个用粗铜丝制作的环或钩，以利于取出和放入，铜丝卷应在马弗炉中以 800 ℃烧 1。。。。。。

碳氢分析仪试验步骤：

1 、将第一节炉炉温控制在（ 850 ± 10 ）℃，第二节炉温控制在（ 800 ± 10 ）℃，第三节炉温控制在 600 ± 10 ℃，并使第一节炉紧靠第二节炉。

2 、在预先灼烧过的燃烧舟中称取粒度小于 0.2mm 的空气干燥煤样 0.2g ，称准至 0.0002g ，并均匀铺平。在煤样上铺一层三氧化钨。可把燃烧舟暂时存入专用的磨口玻璃管或不加干燥剂的干燥器中。

3 、接上已称量的吸收系统，并以 120mL/min 的流量通入氧气。打开橡皮塞，取出铜丝卷，迅速将燃烧舟放入燃烧管中，使其前端刚好在第一节炉炉口，再放入铜丝卷，塞上橡皮塞。保持氧气流量为 120mL/min 。 1min 后向净化系统方向移动第一节炉，使燃烧舟的一半进入炉子； 2min 后，移炉，使燃烧舟全部进入炉子；再 2min 后，使燃烧舟位于炉子中央。保温 18min 后，把第一节炉移回原位。 2min 后，取下吸收系统，将磨口塞关闭（负压供氧时，应先关闭靠近气泡计的 U 型管磨口塞，再依次关闭其他 U 型管磨口塞，然后取下吸收系统），用绒布擦净，在天平旁放置 10min 后称量（除氮管不称量）。第二个吸收二氧化碳 U 型管变化小于 0.0005g ，计算时忽略。

4 、为了检查测定装置是否可靠，可用标准煤样，按规定的试验步骤进行测定。如实测的碳、氢值与标准煤样碳、氢标准值的差值在标准煤样规定的不确定度范围内，表明测定装置可靠。否则，须查明原因并纠正后才能进行正式测定。

碳氢分析仪注意事项：

1 、检查电源电压是否和仪器的要求相符，当电压过低时（低于 180V ），仪器不能正常工作，应使用调压器升压。

2 、若发现两炉膛温度不一致，主要是由于炉丝拉伸的疏密程度不一致所引起的，应拆下炉丝调整均匀。

3 、电流表甩表，是电炉有短路现象，应迅速排除。电流表无指示，检查保险管是否熔断或接触不良。

4 、使用时，请参阅 GB/T476 － 2001 《煤的元素分析方法》和数字式温度显示调节仪使用说明书。

TQ-3A型碳氢元素分析仪装箱配置清单：

碳氢炉体	3节		温度控制器	1台		热电偶	3根
气体干燥塔	4个		流量计	2个		带球U形管	2个
U形管	8个		气泡计	2个		燃烧管	2支
瓷舟	10个		橡皮帽	4个		银丝卷	1卷
支架	1套		镍铬推棒	1个		钠石灰	1盒
氧气吸收器	1个		氧化铜丝	1瓶		三氧化钨	1瓶

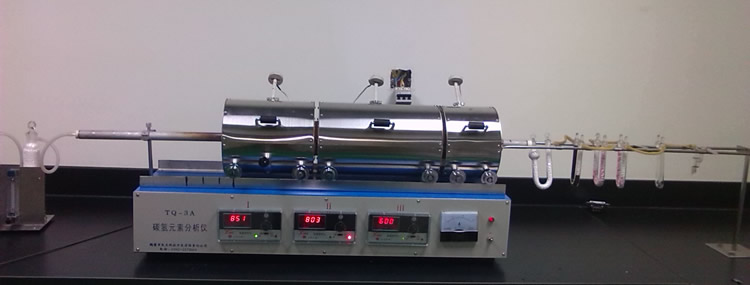

现场照片：
